[ Enterprise Architect ] 뷰(View) 만들기 (Tutorial)

n  Add a View to your Model

View는 모델 내에서 최고 수준의 패키지이다. 그것은 Use Case 보기, Component 보기 또는 Deployment 보기, 다른 아이콘 형식을 사용하여 표시되는 목적으로, 용도에 따라 모델의 객체를 분류할 수 있다 – View는 패키지, 다이어그램 및 요소를 포함하는 데 사용된다.



l  Add a View

Step	Instruction
1	프로젝트 탐색기에서 ‘모델’아이콘 (모델 루트 노드)를 마우스 오른쪽 버튼으로 클릭하고 ‘추가를 선택 | 보기’ 옵션을 추가한다. ‘Create New View’ 대화 상자가 표시된다.
2	‘이름’ 필드에 새 View에 적절한 이름을 입력한다.
3	View에 대한 아이콘을 선택하려면 해당 라디오 버튼을 클릭한다.
4	OK 버튼을 클릭한다. ‘Create New View’ 대화 상자가 닫힌다. 새로운 View는 모델 루트 노드의 자식으로 만들어 진다.



l  Enterprise Architect 12.1 version



 - 뷰(모델) 만들기

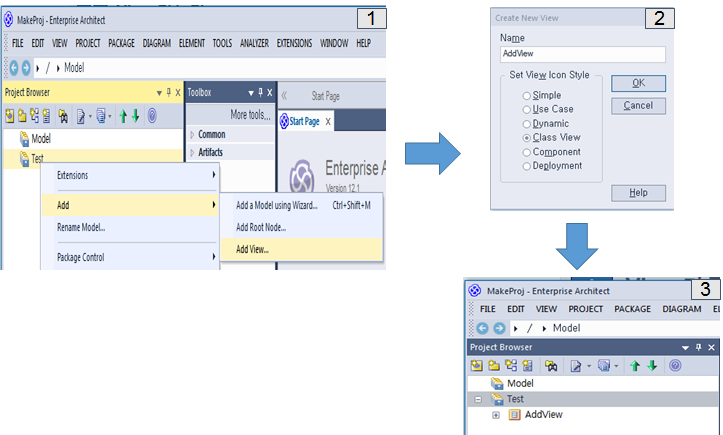

[1] Project Browser -> Root Node 우클릭

    Add -> Add View... 클릭

[2] Name 입력

* Set View Icon Style은 내부 기능적으로는 차이가 없으며, 아이콘 모양이 다르게 표현된다.

[3] 결과
