[ Enterprise Architect ] 패키지(Package) 만들기 (Tutorial)

n   Add New Packages

패키지는 ‘폴더’ 아이콘으로 프로젝트 탐색기에 표시되는 모델 요소의 컨테이너이다.



u  패키지는 다이어그램 요소와 같은 다른 패키지 모델 빌딩 블록을 보유

u  모델 개발을 시작하려면 먼저 다이어그램 및 모델 구조를 유지하는 초기 패키지를 만들어야 한다.



l  Access

모델에 패키지를 추가 할 수 있는 다양한 방법이 있다. 프로젝트 탐색기에서 부모 패키지를 선택하여 시작 (또는 View 또는 Root 노드)



그런 다음 다음 아래에 설명된 방법 중 하나를 선택한다.

Ribbon	Design > Package > New
Context Menu	Right-click on parent Package | Add a Package
Keyboard Shortcuts	Ctrl + W
Other	Project Browser caption bar menu | New Package



l  Add a Package to your model

‘New Package’ 대화 상자에서 필드를 완료한다.



Field/Option/Button	Instruction
Owner	현재 선택된 패키지 또는 View의 이름, 새 패키지를 추가를 표시한다.
Name	기본값은 새로운 패키지의 이름이 겹쳐 써 진다. Package 1.
Select and Apply Model Pattern	모델 패턴에서 새 패키지를 만들려면 라디오 버튼을 클릭한다.
Create diagram	패키지에 대한 자식 다이어그램을 즉시 만들려면 라디오 버튼을 클릭한다.
Package Only	패키지만 만들려면 라디오 버튼을 클릭한다.
Ok	프로젝트 탐색기에서 패키지를 만들려면 이 버튼을 클릭한다. ‘Select and Apply Model Pattern’의 라디오 버튼을 선택하고 모델 마법사 화면이 출력된다. 적절한 기술을 선택하고 가져오기 (‘Name’패널) 모델 패턴에 대한 확인란을 선택한다. OK 버튼을 클릭한다. ‘Create diagram’ 라디오 버튼을 누르면 ‘New Diagram’ 대화 상자가 출력된다. 다이어그램의 이름을 입력하고 다이어그램 유형과 적절한 기술을 선택한다. OK 버튼을 클릭한다. 새로운 패키지는 선택한 부모 패키지 또는 View 프로젝트 탐색기에 삽입된다.
Cancel	변경 사항을 취소하고 대화 상자를 닫기 위해서 이 버튼을 클릭한다.



l  Enterprise Architect 12.1 version

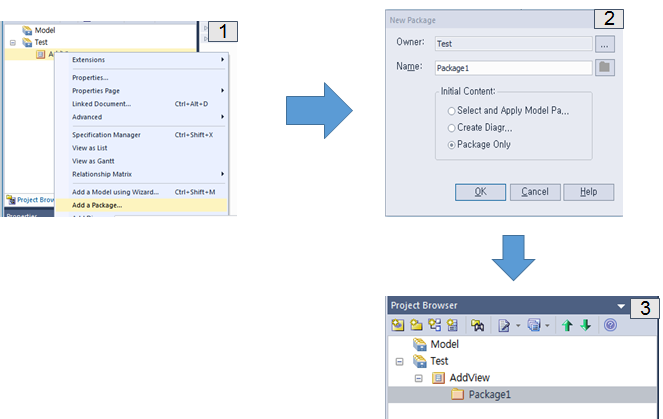

 - 패키지(Package) 만들기

[1] Project Browser -> View 우클릭

    Add a Package... 클릭

[2] Name 입력

* Select and Apply Model Pa... : Package 생성 이후 즉시 모델 추가

* Create Diagr... : Package 생성 이후 즉시 다이어그램 추가

* Package Only : Package 만 생성

[3] 결과
