[ Enterprise Architect ] 엘리먼트(Element) 만들기 (Tutorial)

n  Create New Elements on a Diagram

모델은 자체의 의미, 규칙과 표기법을 가지고 각각의 요소로 구성된다. 모델에 새로운 요소를 만들 때 일반적으로, 당신은 다이어그램에서 해당 요소를 사용한다. 이를 수행하는 가장 간단한 방법은 다이어그램 상에서 직접 요소를 만드는 것이다. 이 과정에서, 예를 들기 위해 요구사항 요소를 사용한다.



l  Create a new element on a diagram in your model

Step	Action
1	다이어그램 도구 상자를 표시하기 위해 다음의 방법을 사용한다. u  Diagram | Toolbox 선택 u  Alt + 5
2	다이어그램에 요소가 생성되어야 하는 그림을 표시한다. 다이어그램을 열려면, 프로젝트 탐색기에서 다이어그램 이름을 두 번 클릭한다. 그림을 열고 도구 상자 요소 및 다이어그램의 유형에 적용 할 수 있는 관계의 범주를 표시하도록 업데이트 된다. 이 예에서는 사용자 지정 도구 상자로 변경해야 한다.
3	작성하는 요소의 종류를 선택하기 위해 툴 박스에서 적절한 아이콘을 클릭한다. 요소 유형은 도구 상자에 강조 표시된다.
4	요소를 배치 할 위치에 그림을 클릭한다.     새로운 요소는 다이어그램이 포함 된 패키지의 자식으로 생성되고, 커서의 위치에 다이어그램이 배치된다. ‘Properties’ 대화상자 요소가 표시된다.
5	원하는 요소의 속성을 정의하기 위해 ‘Properties’ 대화 상자를 사용한다.
6	OK 버튼을 클릭한다. ‘Properties’ 대화 상자가 닫힌다.



l  Enterprise Architect 12.1 version



 - 요소(Element) 만들기

• Project Browser ->  다이어그램 더블 클릭
• Tool Box에서 사용하고자 하는 그림 아이콘 클릭
• 커서를 이동하여 원하는 위치에서 클릭하면 생성
• 새로운 element는 다이어그램이 포함된 패키지의 하위 element로 생성
• Properties 대화 상자가 열리며, element의 속성 변경 가능
• Properties 대화 상자 종료 후, 다시 Properties를 열기 위해서는 해당 element를 더블 클릭

n  Delete an Element

다이어그램이나 프로젝트 탐색기에서 모델의 요소를 삭제할 수 있다.



l  Delete an element

Options

다이어그램에서 요소를 제거: 본질적으로 모델의 특정 뷰에서 요소는 ‘hiding’ 되어 있다.

모델의 요소 삭제 – 요소의 속성과 자식 요소 또는 다이어그램 모든 것이 삭제된다. 요소는 존재하는 모든 다이어그램으로부터 삭제된다.



l  Enterprise Architect 12.1 version



 - 요소(element) 삭제

• Project Browser -> 다이어그램 더블 클릭
• 삭제하고자 하는 element 우 클릭 후 Delete "..." 클릭
• 또는 삭제하고자 하는 element 좌 클릭 후 Ctrl + D
• 또는 삭제하고자 하는 element 좌 클릭 후 Delete

 - 요소(element) 삭제 시 주의 사항

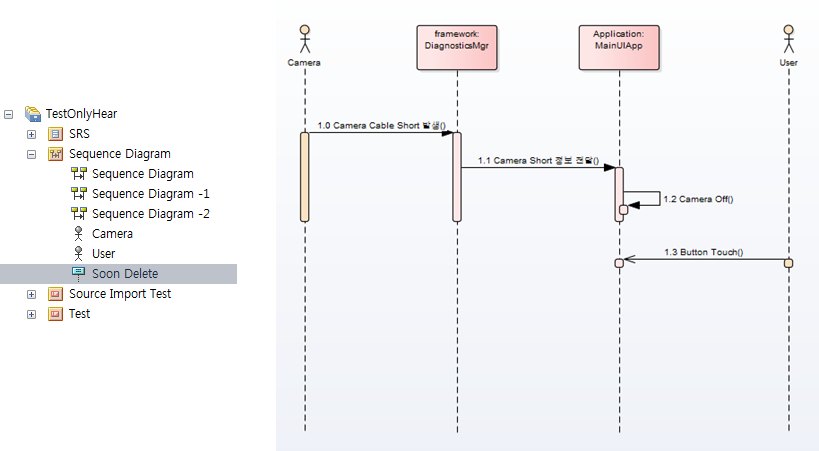

• Diagram에서 element를 삭제 하더라도 Project Browser에는 해당 element가 남는다
  (해당 Diagram에서만 삭제)
• 이는 UML의 재사용 특성 때문이며, 완전 삭제를 하기 위해서는 Project Browser에서 삭제를 하여야 한다
  (element 삭제)
• Project Browser에서 element를 삭제하면 Diagram에서는 자동으로 해당 element가 삭제된다
  (Diagram에서 삭제하지 않더라도 Project Browser에서 삭제하면 Diagram에서 자동 삭제 된다,
  따라서 Proeject Browser에서 삭제할 시 주의해야 한다)
