[ Enterprise Architect ] 클래스 다이어그램(Class Diagram) (Tutorial)

■  Class Diagram

l  Enterprise Architect 12.1 version

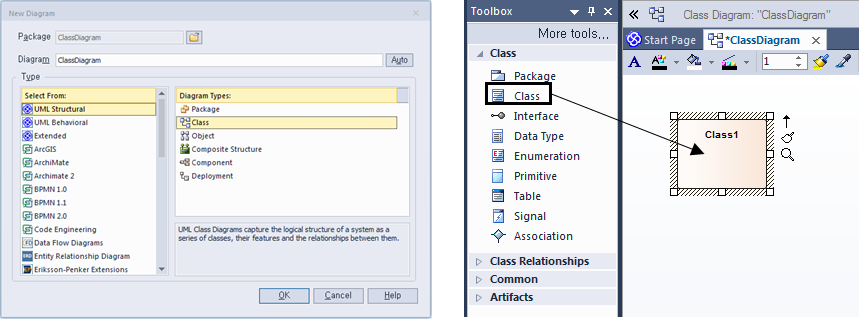

 - 클래스 다이어그램 생성 및 그리기

• UML Structural -> Class 선택
• 드래그 앤 드롭을 통해서 사용하고자 하는 요소 선텍
• 수정이 필요한 경우 생성된 요소를 더블 클릭 한다.

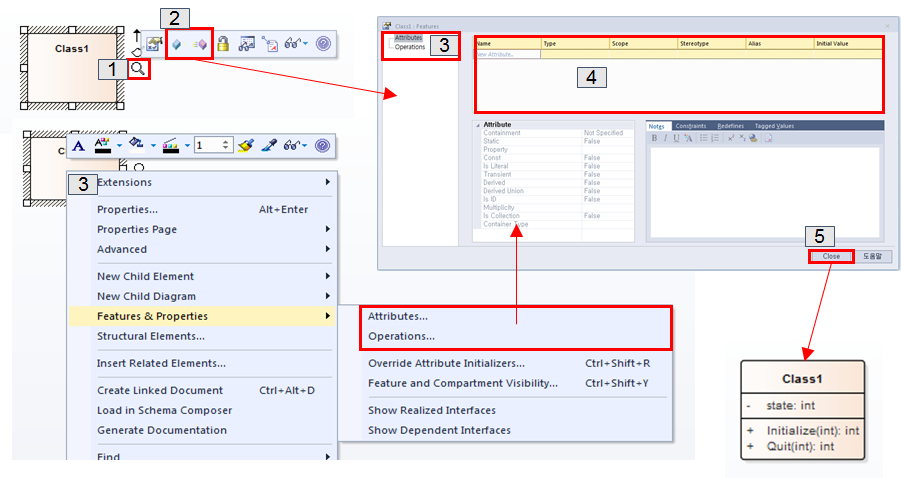

 - 클래스 다이어그램 함수, 변수 넣기

클래스 다이어그램에 함수와 변수를 넣는 방법은 세 가지 방법이 있다.

[1] Diagram element 좌 클릭 -> 돋보기 선택

[2] 파랑색(Attribute) 또는 빨강색(Operation) 선택

[3] Diagram elment 우 클릭 -> Features & Properties -> Attributes... 또는 Operations... 선택

* Diagram element 좌 클릭 후 F9를 누르면 [3]의 화면이 출력된다.

[3] Attributes 또는 Operation 선택

[4] 내용 입력

[5] Close 버튼을 누르게 되면 [4]에서 입력된 내용이 반영된 클래스 다이어그램이 나타난다.
